충전 케이블에 따른 스마트폰 충전 속도 비교.
특정 환경에서 충전이 되지 않아 알아보던중 충전 케이블에 따라 충전 속도가 다른 것을 알았습니다. 다른 분들에게도 좋은 정보가 되길 바라는 마음에 포스팅 합니다.
측정 환경.
갤럭시 노트2, 갤럭시 노트2 충전기(출력 2A), 알리익스프레스산 USB 전압,전류 측정기, 고속 충전 아답터.

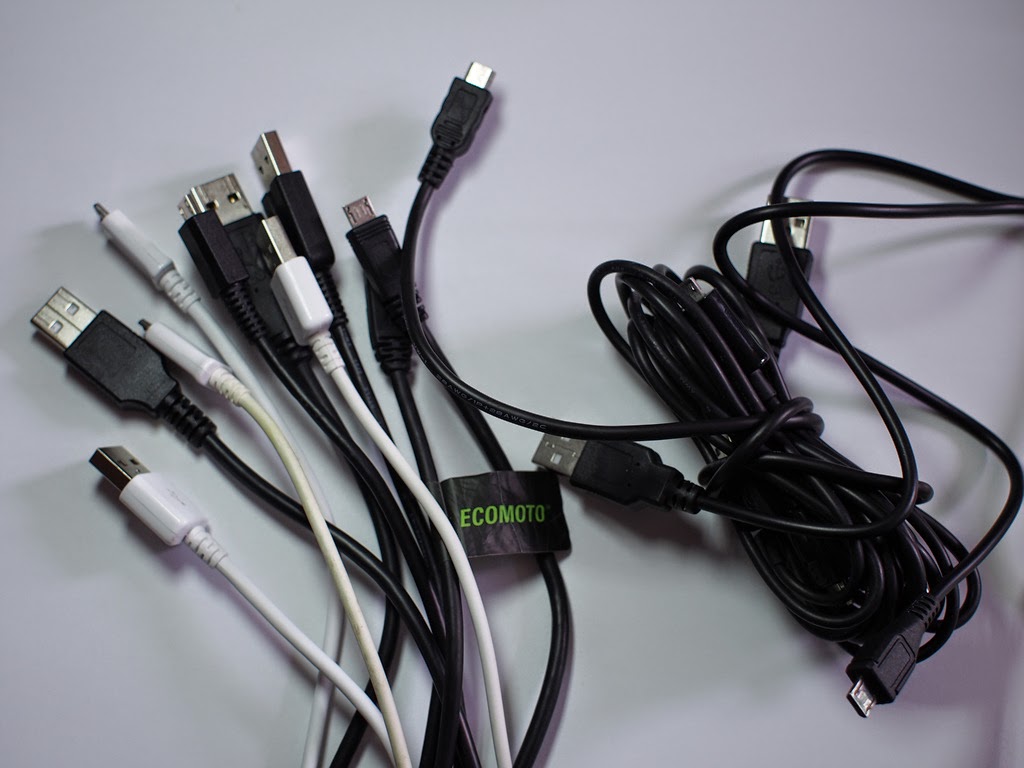

케이블.
모토로이 , 소니 PS VITA 2세대 , 레노버 믹스2 , 삼성 노트2 , 삼성 ECB-DU4AWC , 삼성 갤럭시 넥서스 추정, 무명1, 무명2, 무명3.
측정방법.
갤럭시노트2를 각 기기의 충전케이블로 충전한 측정값입니다.
핸드폰 배터리량 46%.
케이블 연결 직후와 2분 뒤의 값을 측정했지만 별차이 없어 여기에는 따로 표기하지 않습니다.
측정값.
모토로이 1.67A
PS VITA 2세대 1.69A
레노버 믹스2 1.7A
삼성 노트2 1.02A
삼성 ECB-DU4AWC 0.84A
삼성 갤럭시 넥서스 추정 0.74A
무명1 0.15A
무명2 0.55A
무명3 0.8A
결과.
A값이 높을수록 충전시간이 빠릅니다.
충전기는 2A지만 케이블에 따라 편차가 많이 납니다.
충전기도 중요하지만 케이블도 중요한 것 같습니다.
전기 지식이 없어 왜 이런지 자세히 설명할 수 없습니다.
충전기도 여러 종류가 있었지만 큰 차이는 없었습니다.
고속 충전 아답터에 따른 전류량 속도는 차이가 없었습니다.
아래의 링크와 같이 충전기와 스마트폰을 속이는 역활을 하는거 같습니다.
http://www.obddiag.net/usb-power.html
저는 믹스2를 ORICO DCH-4U충전기에서 충전하는 용도로 사용하고 있습니다.
제가 검색을 못해서 그런지 충전이 빠른 케이블은 따로 구매할 수 없었습니다.
국내에서도 아래와 같이 규격을 표시하는 상품이 있으면 좋겠습니다.
http://www.amazon.com/dp/B00HAA6F3E/colid=120ZNALHK4KQ7
제반지식.
http://en.wikipedia.org/wiki/USB_2.0 페이지의 USB Power standards 를 보면 다음과 같이 나와 있다. 전압 5V
USB 1.0 150 mA
USB 2.0 500 mA
USB 3.0 900 mA
버전마다 전류량이 다르지만 현재의 스마트폰 충전전류보다 이하 입니다. 갤럭시 노트2 충전기 기준 2000mA 정도.
케이블 두께에 따른 규격.http://en.wikipedia.org/wiki/Awg
케이블 두께에 따른 전류량.
케이블 길이, 온도 등 변수가 많습니다. 하지만 케이블이 두꺼울수록 많은 전류를 흐를수 있습니다.
http://www.powerstream.com/Wire_Size.htm
측정도구가 알리익스프레스산 USB 전압,전류 측정기 이라 정확성은 많이 떨어집니다.
대략 이 정도다 생각하면 됩니다.
측정 환경.
갤럭시 노트2, 갤럭시 노트2 충전기(출력 2A), 알리익스프레스산 USB 전압,전류 측정기, 고속 충전 아답터.
케이블.
모토로이 , 소니 PS VITA 2세대 , 레노버 믹스2 , 삼성 노트2 , 삼성 ECB-DU4AWC , 삼성 갤럭시 넥서스 추정, 무명1, 무명2, 무명3.
측정방법.
갤럭시노트2를 각 기기의 충전케이블로 충전한 측정값입니다.
핸드폰 배터리량 46%.
케이블 연결 직후와 2분 뒤의 값을 측정했지만 별차이 없어 여기에는 따로 표기하지 않습니다.
측정값.
모토로이 1.67A
PS VITA 2세대 1.69A
레노버 믹스2 1.7A
삼성 노트2 1.02A
삼성 ECB-DU4AWC 0.84A
삼성 갤럭시 넥서스 추정 0.74A
무명1 0.15A
무명2 0.55A
무명3 0.8A
결과.
A값이 높을수록 충전시간이 빠릅니다.
충전기는 2A지만 케이블에 따라 편차가 많이 납니다.
충전기도 중요하지만 케이블도 중요한 것 같습니다.
전기 지식이 없어 왜 이런지 자세히 설명할 수 없습니다.
충전기도 여러 종류가 있었지만 큰 차이는 없었습니다.
고속 충전 아답터에 따른 전류량 속도는 차이가 없었습니다.
아래의 링크와 같이 충전기와 스마트폰을 속이는 역활을 하는거 같습니다.
http://www.obddiag.net/usb-power.html
저는 믹스2를 ORICO DCH-4U충전기에서 충전하는 용도로 사용하고 있습니다.
제가 검색을 못해서 그런지 충전이 빠른 케이블은 따로 구매할 수 없었습니다.
국내에서도 아래와 같이 규격을 표시하는 상품이 있으면 좋겠습니다.
http://www.amazon.com/dp/B00HAA6F3E/colid=120ZNALHK4KQ7
제반지식.
http://en.wikipedia.org/wiki/USB_2.0 페이지의 USB Power standards 를 보면 다음과 같이 나와 있다. 전압 5V
USB 1.0 150 mA
USB 2.0 500 mA
USB 3.0 900 mA
버전마다 전류량이 다르지만 현재의 스마트폰 충전전류보다 이하 입니다. 갤럭시 노트2 충전기 기준 2000mA 정도.
케이블 두께에 따른 규격.http://en.wikipedia.org/wiki/Awg
케이블 두께에 따른 전류량.
케이블 길이, 온도 등 변수가 많습니다. 하지만 케이블이 두꺼울수록 많은 전류를 흐를수 있습니다.
http://www.powerstream.com/Wire_Size.htm
측정도구가 알리익스프레스산 USB 전압,전류 측정기 이라 정확성은 많이 떨어집니다.
대략 이 정도다 생각하면 됩니다.
그렇다면 AWG값이 커질수록(26..28..30...32....) 충전속도가 빨라진다는 이야기인가요?
답글삭제AWG는 값은 반대로 작을수록 두꺼워 집니다.
삭제AWG 값이 작으면 많은 전류가 흐를수 있어 충전이 빨라집니다.
다음 요건을 모두 충족하면 빨라집니다.
- 충전기가 흘릴수 있는 전류가 높아야 합니다.
- 충전지가 전류를 받아들일수 있어야 합니다.
- 충전 케이블이 전류가 잘 흐르게 할수 있어야 합니다.
하지만 충전지는 받아들일수 있는 전류 한계치가 있어 한계치 이상 받아들일수 없습니다. 최대 전류는 충전지 제조사에 문의해야 합니다.
배터리 측정앱을 폰에 설치하면 현재 폰의 충전속도(A)를 표시해줍니다.
답글삭제알리산 전류측정보다 오히려 폰에서 주는 수치인 이 값으로 비교하는게 좀더 정확하지 않을까 해서 말씀드려 봅니다. 제가 사용한건 GSam Battery 입니다.
참고하도록 하겠습니다.
삭제의견 감사합니다.
